PCB生產中各種檢測的區別

文章出處:http://www.htpxpv1.cn網責任編輯:恒成和電路板作者:恒成和線路板人氣:-發表時間:2019-07-20 18:39:00

隨著表面貼裝技術的引人,電路板的封裝密度飛速增加。因此,即使對于密度不高、一般數量的電路板,電路板的自動檢測不但是基本的,而且也是經濟的。在復雜的電路板檢測中,兩種常見的方法是針床測試法和雙探針或飛針測試法。

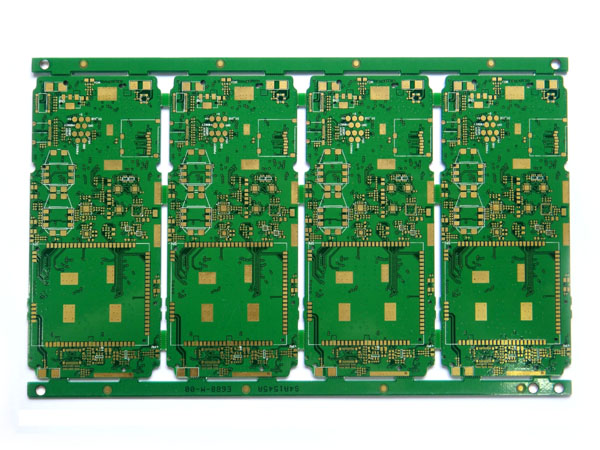

PCB生產



針床法

這種方法由帶有彈簧的探針連接到電路板上的每一個檢測點。彈簧使每個探針具有100 - 200g 的壓力,以保證每個檢測點接觸良好,這樣的探針排列在一起被稱為"針床"。在檢測軟件的控制下,可以對檢測點和檢測#進行編程,圖14-3 是一種典型的針床測試儀結構,檢測者可以獲知所有測試點的信息。實際上只有那些需要測試的測試點的探針是安裝了的。盡管使用針床測試法可能同時在電路板的兩面進行檢測,當設計電路板時,還是應該使所有的檢測點在電路板的焊接面。針床測試儀設備昂貴,且很難維修。針頭依據其具體應用選不同排列的探針。

一種基本的通用柵格處理器由一個鉆孔的板子構成,其上插針的中心間距為100 、75 或50mil。插針起探針的作用,并利用電路板上的電連接器或節點進行直接的機械連接。如果電路板上的焊盤與測試柵格相配,那么按照規范打孔的聚醋薄膜就會被放置在柵格和電路板之間,以便于設計特定的探測。連續性檢測是通過訪問網格的末端點(已被定義為焊盤的x-y 坐標)實現的。既然電路板上的每一個網絡都進行連續性檢測。這樣,一個#的檢測就完成了。然而,探針的接近程度限制了針床測試法的效能。

觀測

電路板體積小,結構復雜,因此對電路板的觀察也必須用到專業的觀測儀器。一般的,我們采用便攜式視頻顯微鏡來觀察電路板的結構,通過視頻顯微攝像頭,可以清晰從顯微鏡看到非常直觀的電路板的顯微結構。通過這種方式,我們就比較容易進行電路板的設計和檢測了。現工廠現場采用的便攜式視頻顯微鏡,采用的便攜式視頻顯微鏡MSA200、VT101,因它可實現“隨時觀測、隨時檢測、多人討論”比傳統的顯微鏡更加方便!

飛針測試

飛針測試儀不依賴于安裝在夾具或支架上的插腳圖案。基于這種系統,兩個或更多的探針安裝在x-y 平面上可#移動的微小磁頭上,測試點由CADI Gerber 數據直接控制。雙探針能在彼此相距4mil 的范圍內移動。探針能夠#地移動,并且沒有真正的限定它們彼此靠近的程度。帶有兩個可來回移動的臂狀物的測試儀是以電容的測量為基礎的。將電路板緊壓著放在一塊金屬板上的絕緣層上,作為電容器的另一個金屬板。假如在線路之間有一條短路,電容將比在一個確定的點上大。如果有-條斷路,電容將變小。
